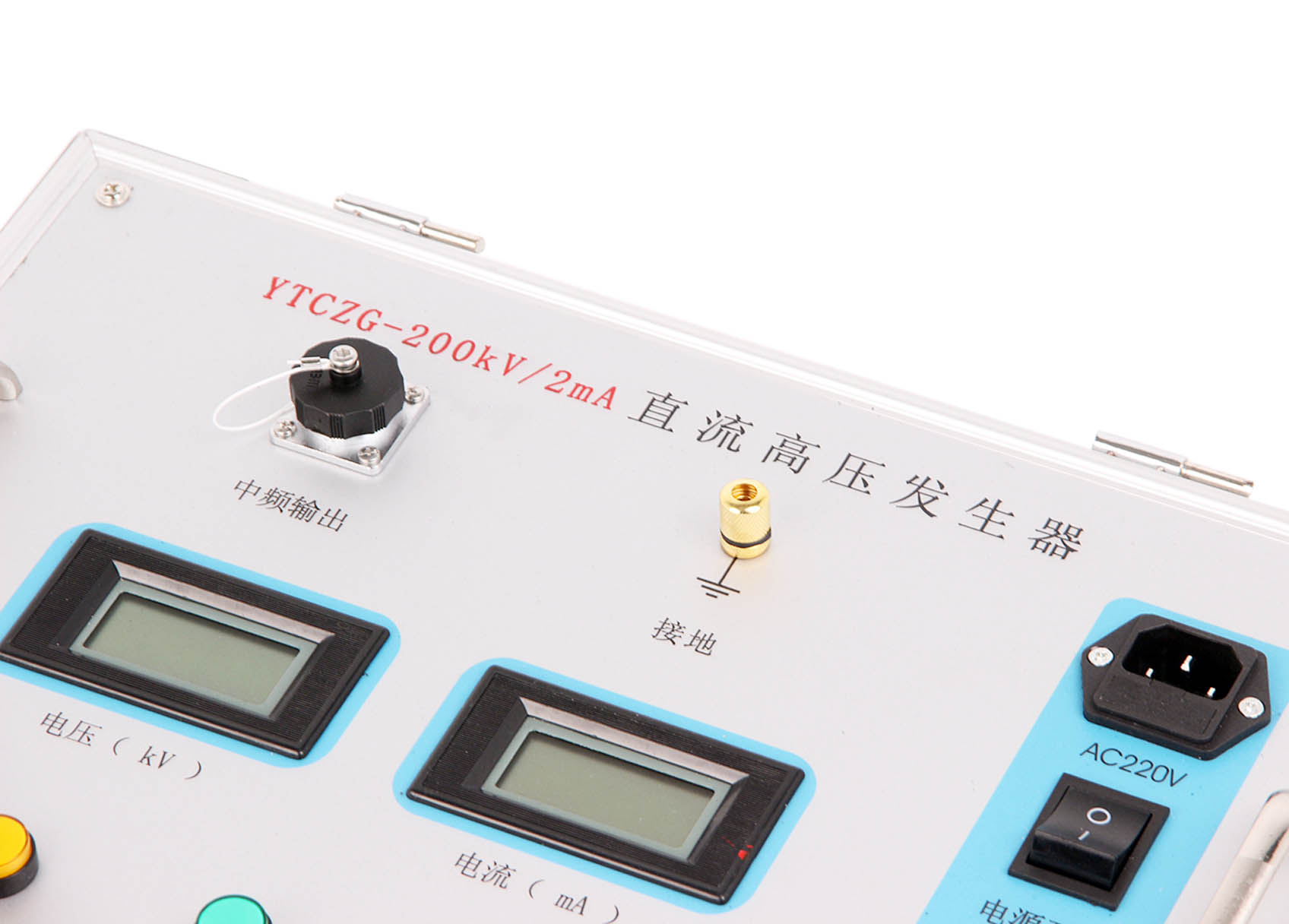

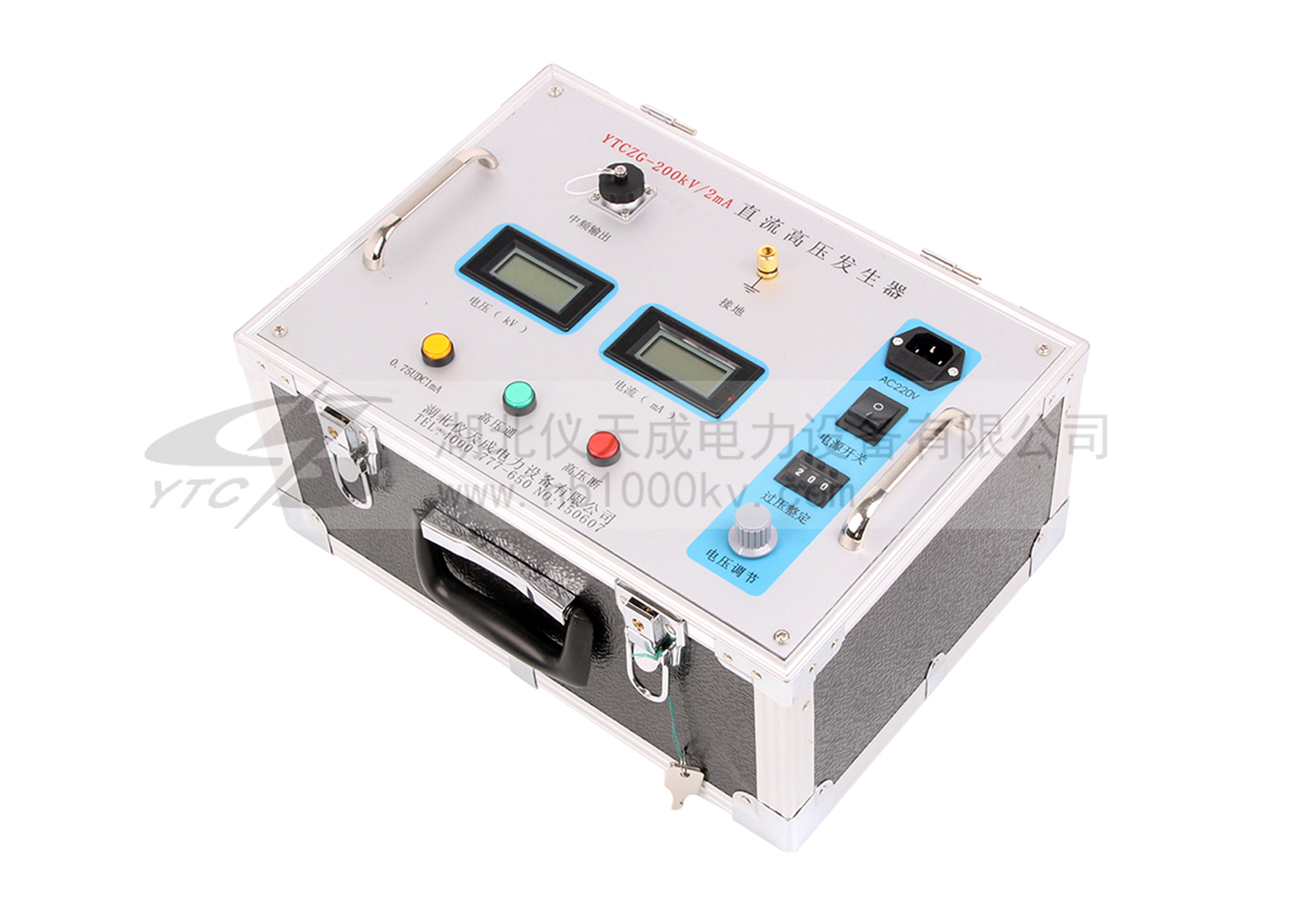

YTCZG-200kV/2mA直流高壓發生器

提示：凡購買本產品的全國用戶享受免費技術指導、三月包換、軟件升級、終生維修服務。 13317108516027-878765853027182076719388481

產品圖集操作手冊 產品視頻

產品簡介 PRODUCT INTRODUCTION

YTCZG-200kV/2mA直流高壓發生器是根據中國行業標準ZBF24003-90《便攜式直流高壓發生器通用技術條件》的要求，重新設計制造的新一代便攜式直流高壓發生器。該直流高壓發生器適用于電力部門、企業動力部門對氧化鋅避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗和泄漏電流試驗。

產品別稱：直高發、高壓發生器、中頻直流高壓發生器。

產品特征：
1、機箱采用鋁合金機箱。
2、采用中頻倍壓電路，應用PWM脈寬調制技術和大功率IGBT器件。
3、采用電壓大反饋，輸出電壓穩定度高，紋波系數≤0.5%。
4、全量程平滑調壓，電壓調節精度好，調節精度≤1%，穩定度≤1.0%，電壓誤差±（1.0%±2個字），電流誤差±（1.0%±2個字）。
5、升壓電位器零起升壓。
6、0.75U_DC1mA功能按鈕，方便氧化鋅避雷器試驗，精度±（1.0%±2個字）。
7、過壓保護采用拔碼設定，一目了然，誤差±1%。
8、倍壓采用新型材料，輕巧、堅固。外表涂特種絕緣材料，電氣性能好，防潮能力強。
9、ZGF產品符合DL/T848.1-2004技術要求，并經電力部電氣設備質量檢測測試試驗，嚴格執行企標出廠。

產品特征 PRODUCT FEATURES

技術參數 TECHNICAL PARAMETERS

規格技術參數	120/5	200/2	200/3	200/5	300/2	300/5
額定電壓(kV)	120	200	200	200	300	300
額定電流(mA)	5	2	3	5	2	5
額定功率(W)	600	400	600	1000	600	1500
機箱重量	4.5	5.5	6.0	6.5	6.5	7.5
倍壓重量	6.0	8.7	9	9	11	11.5
倍壓高度	770	970	970	970	1250	1250
電壓測量精度	數顯表 ±(1.0%讀數±2個字)
電流測量精度	數顯表 ±(1.0%讀數±2個字)
波紋系數	≤0.5%
電壓穩定度	隨機波動，電源電壓變化±10%時≤1%
過載能力	空載電壓可超出額定電壓10%使用十分鐘最大充電電流為1.25倍額定電流
電源	單相交流50HZ 220V±10%
工作方式	間斷使用30分鐘
工作方式	一次連續時間最長為10分鐘,
工作環境	溫度：-10~40℃
	相對濕度：室溫為25℃時不大于85%（無凝露）
	海拔高度：1500米以下
帶電容負荷能力	被試品電容量無限制
帶電容負荷能力	可用1.5倍的額定電流充電

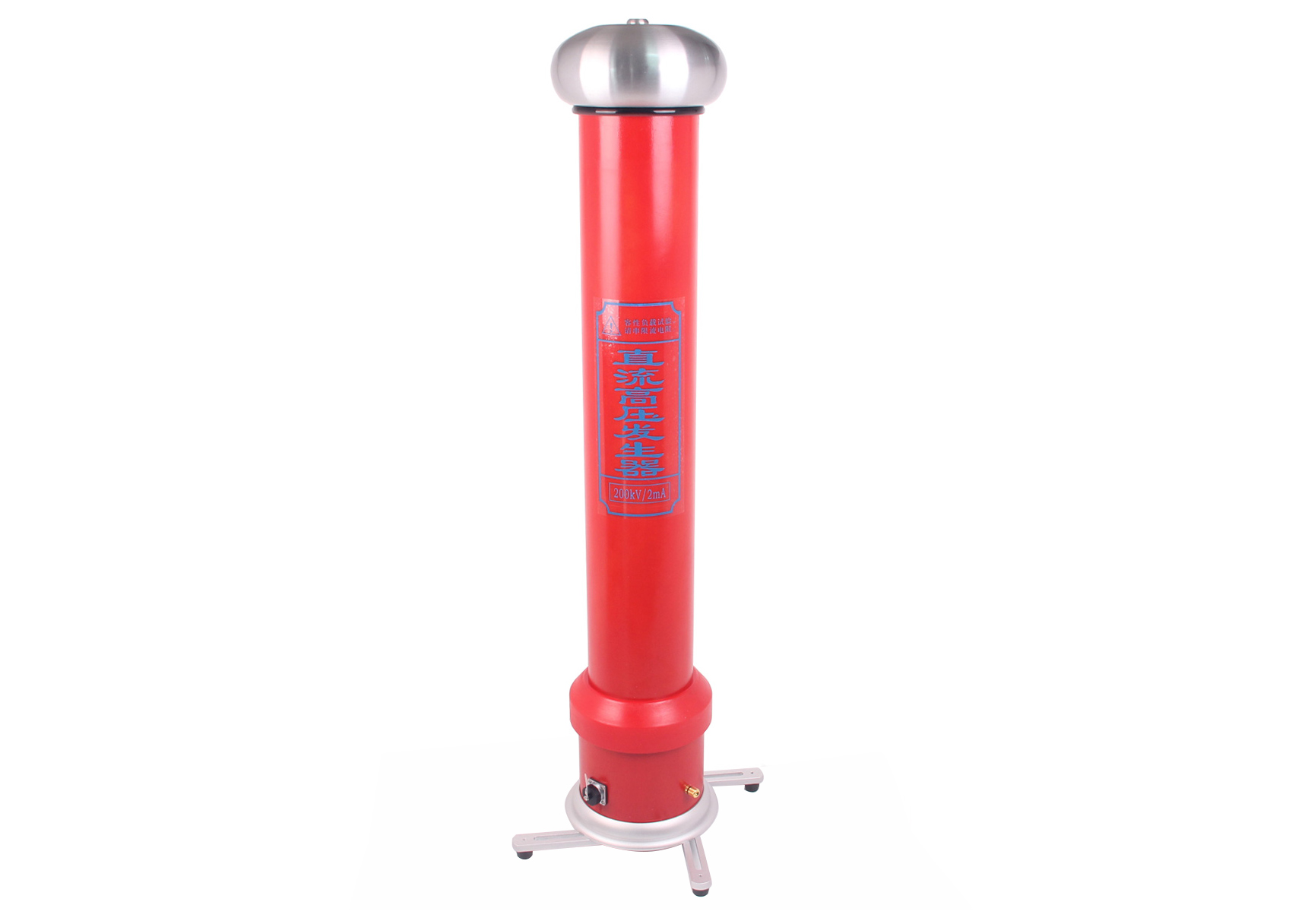

結構特點	環氧玻璃鋼電氣絕緣倍壓筒
結構特點	空氣絕緣、無泄漏之慮
操作箱特點	高精度0.75UDC1mA單觸按鈕（精度≤1.0%）適合氧化鋅避雷器試驗
	過壓保護采用撥置，一目了然
	立臥兩用型國際標準機箱，方便現場

注：因產品不斷更新，不另行通知，以實樣為準，本公司保留解釋權

應用領域 APPLICATION FIELD

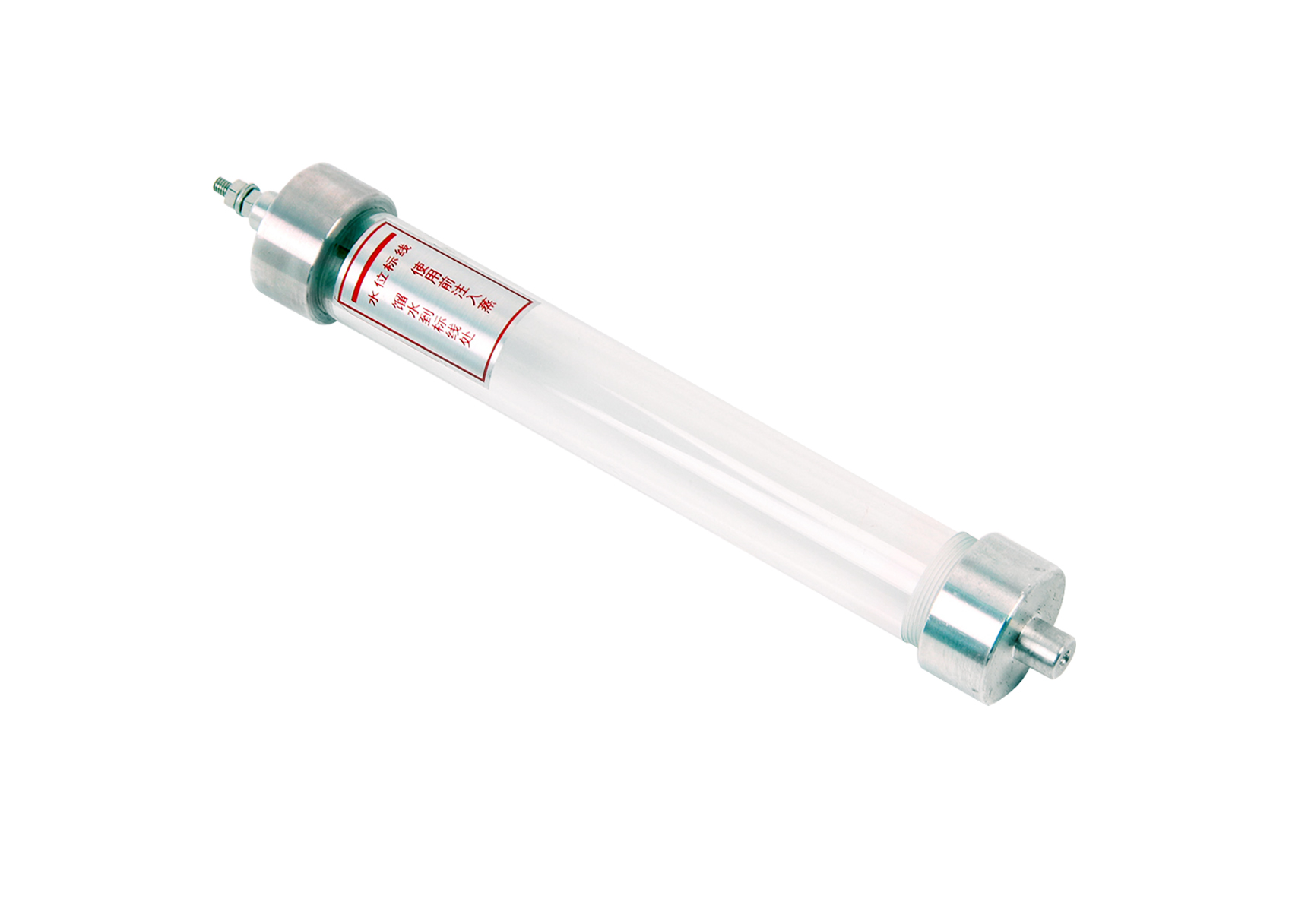

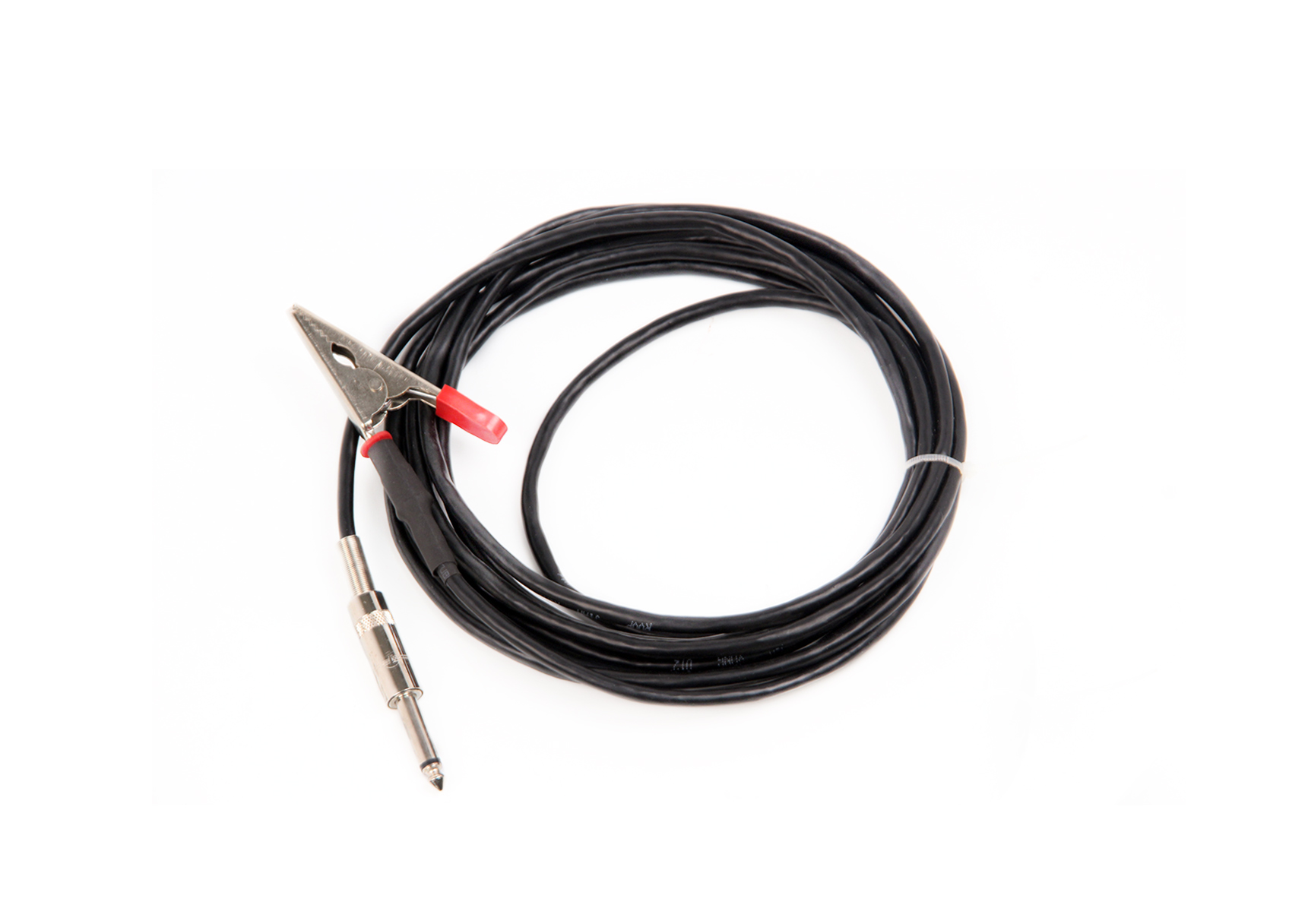

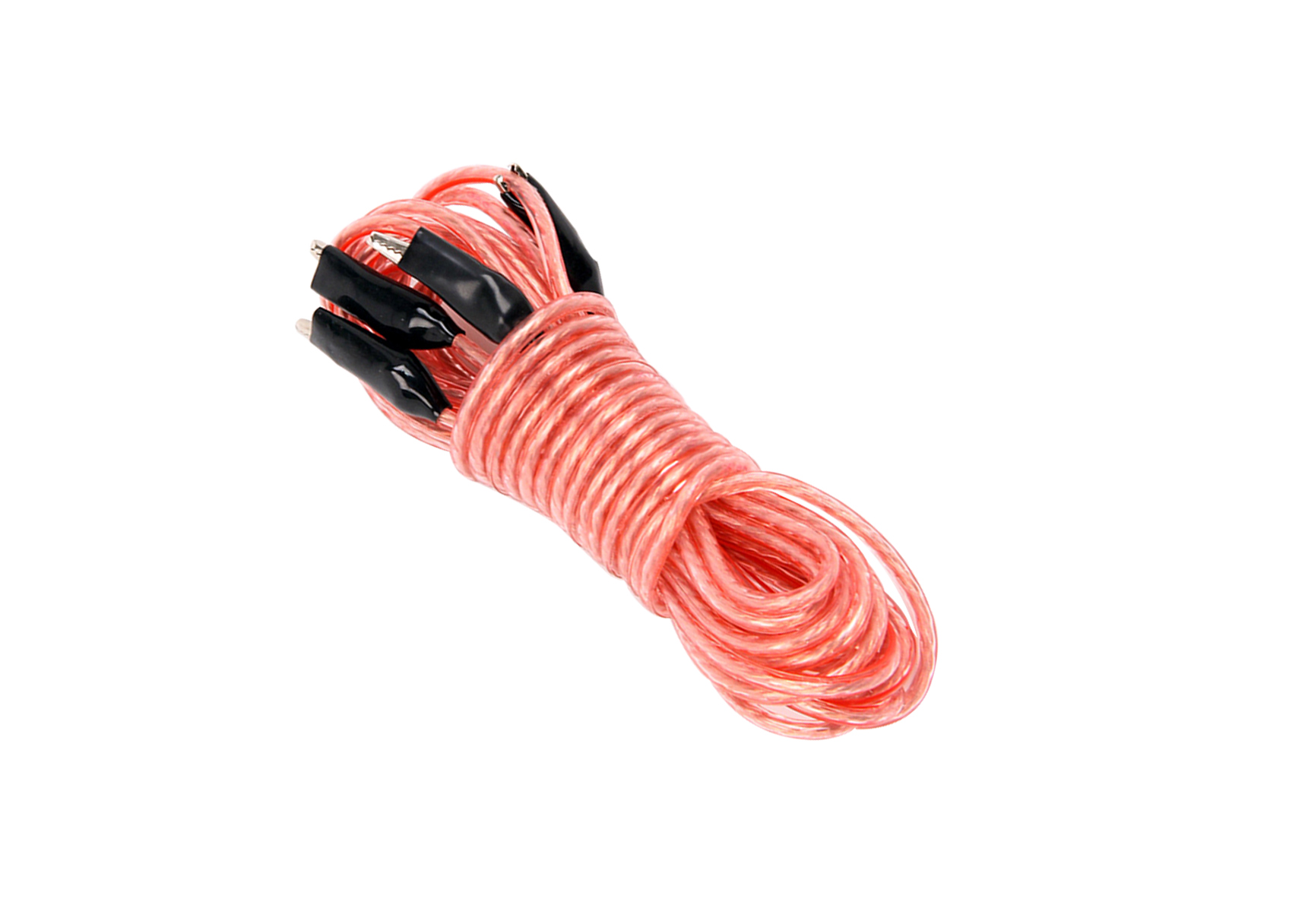

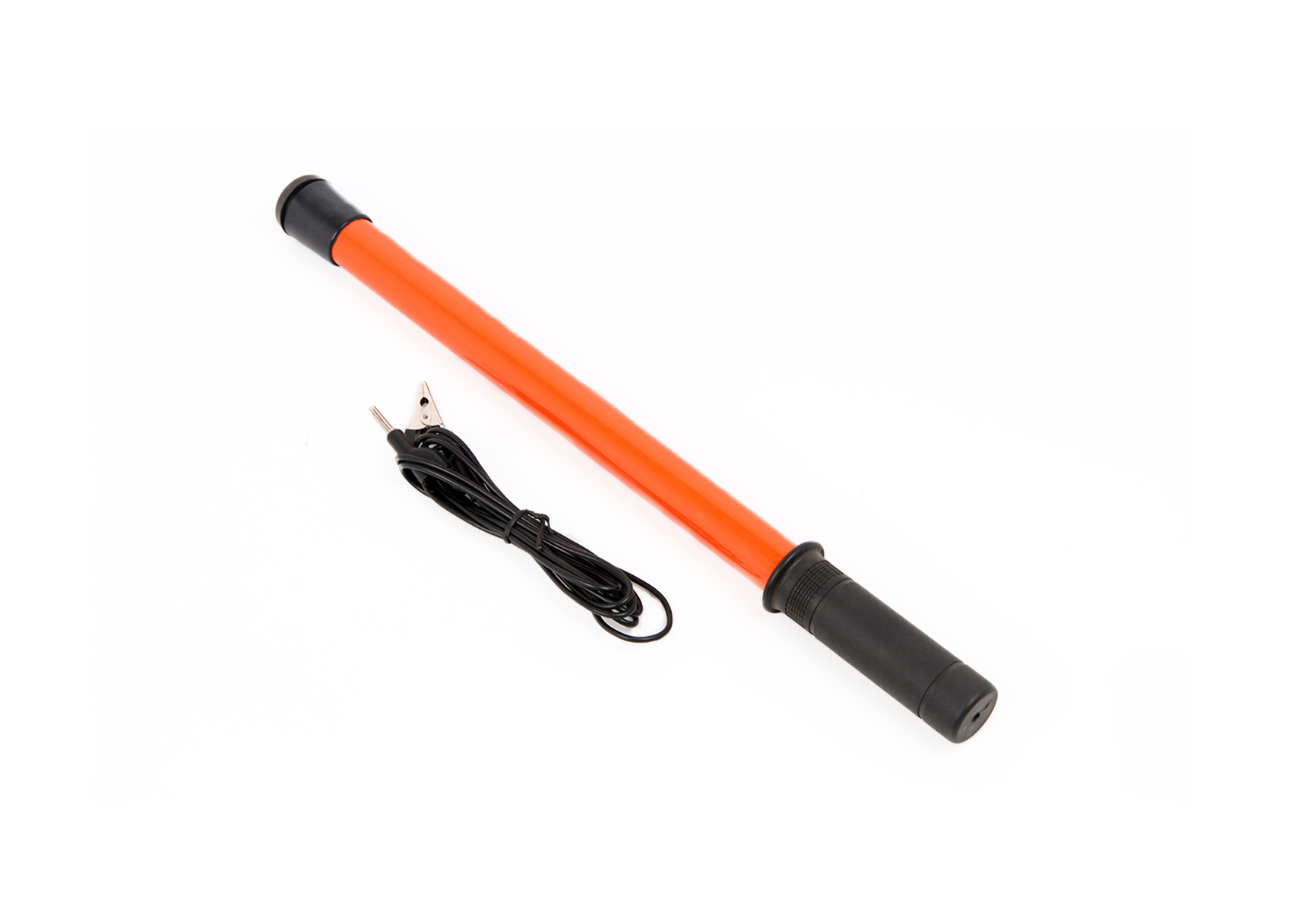

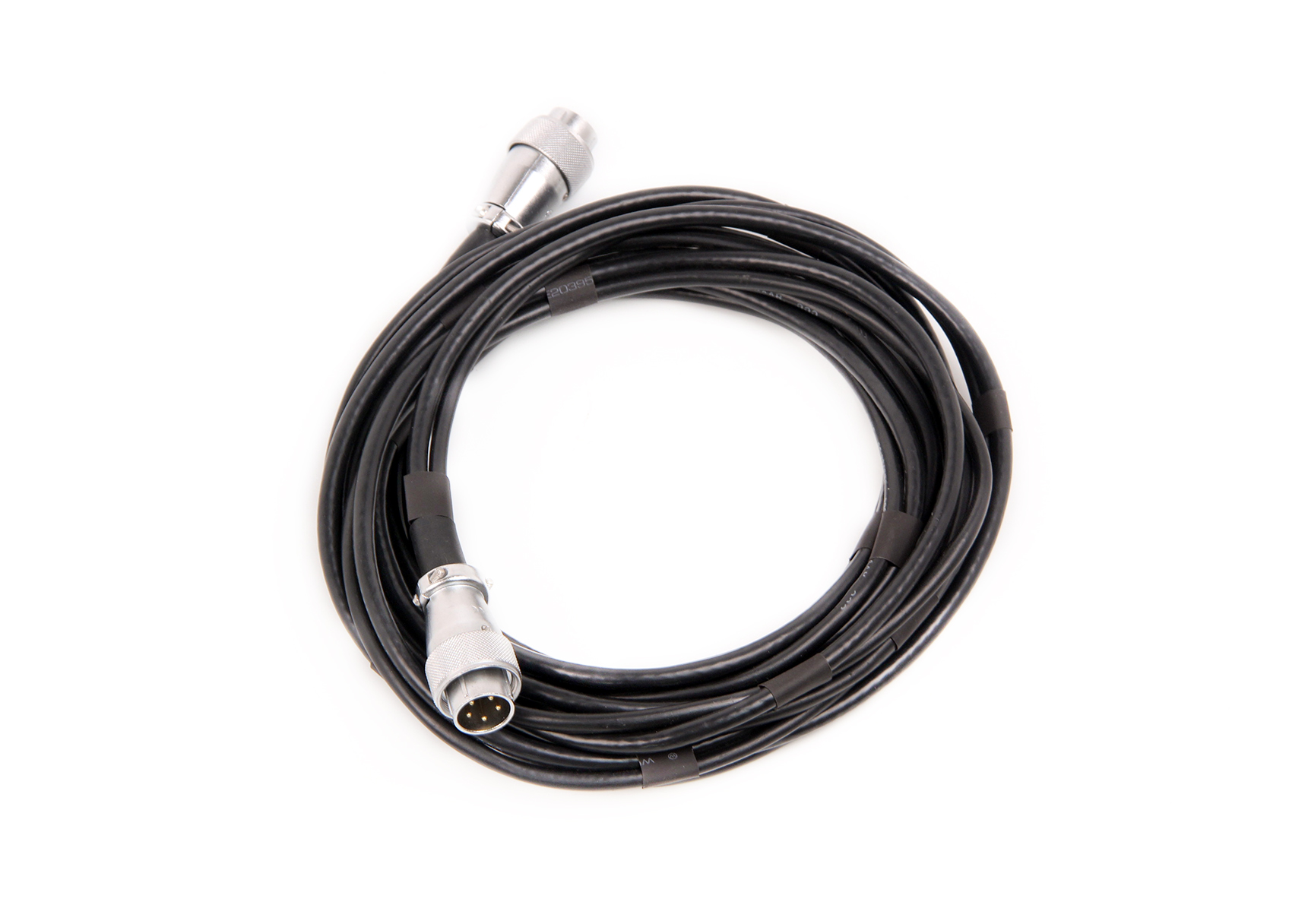

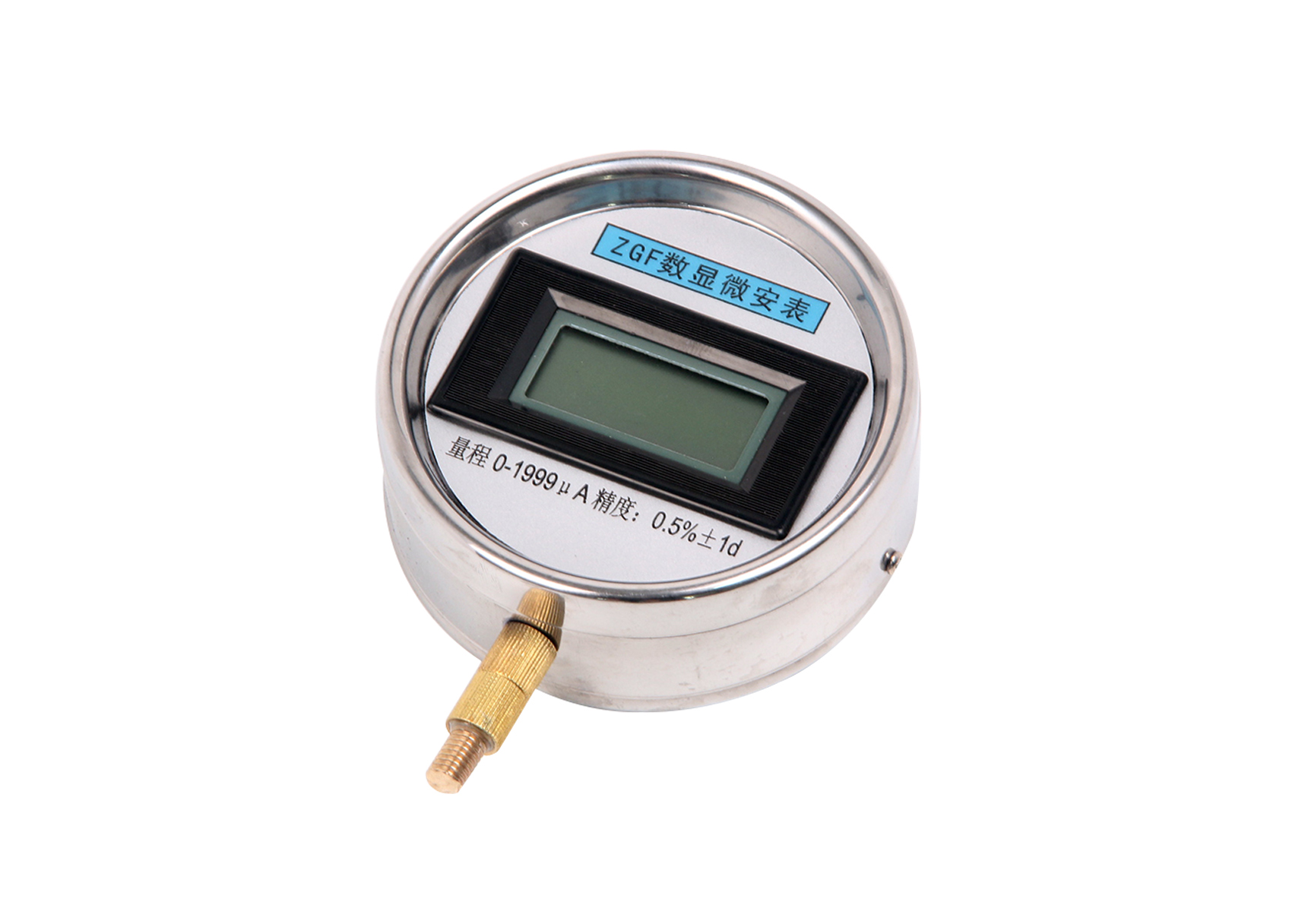

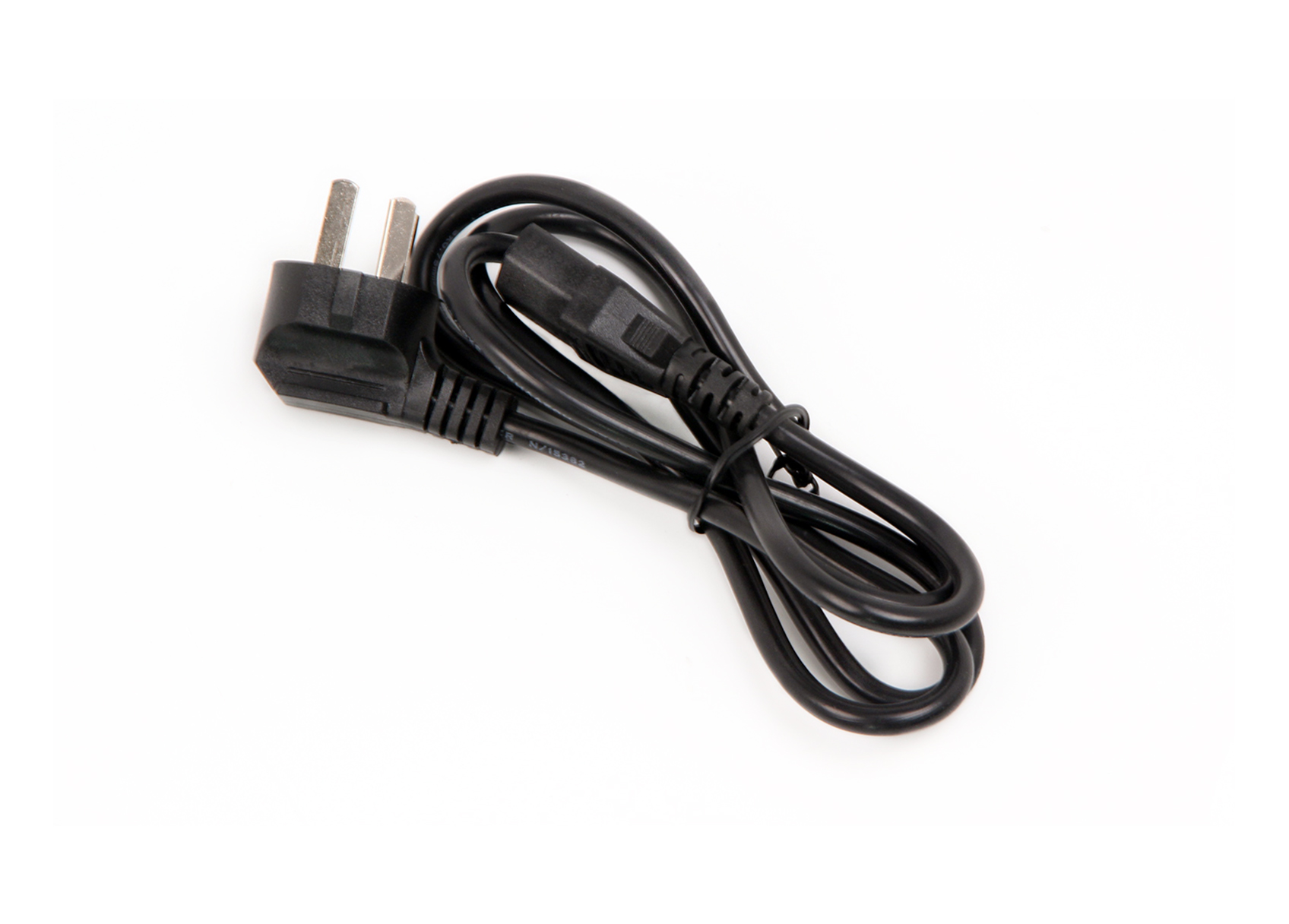

附件配件 ACCESSORIES ACCESSORIES

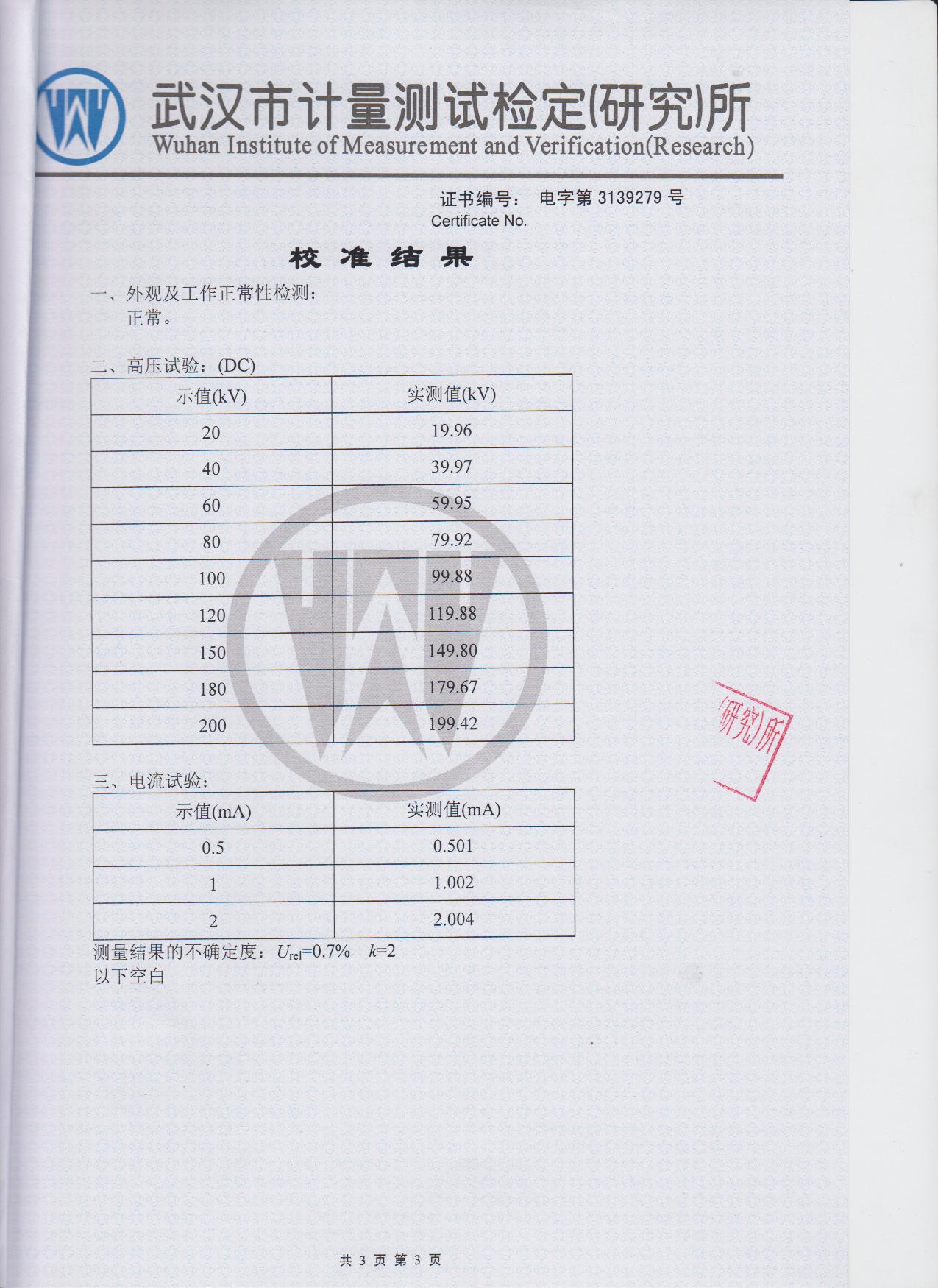

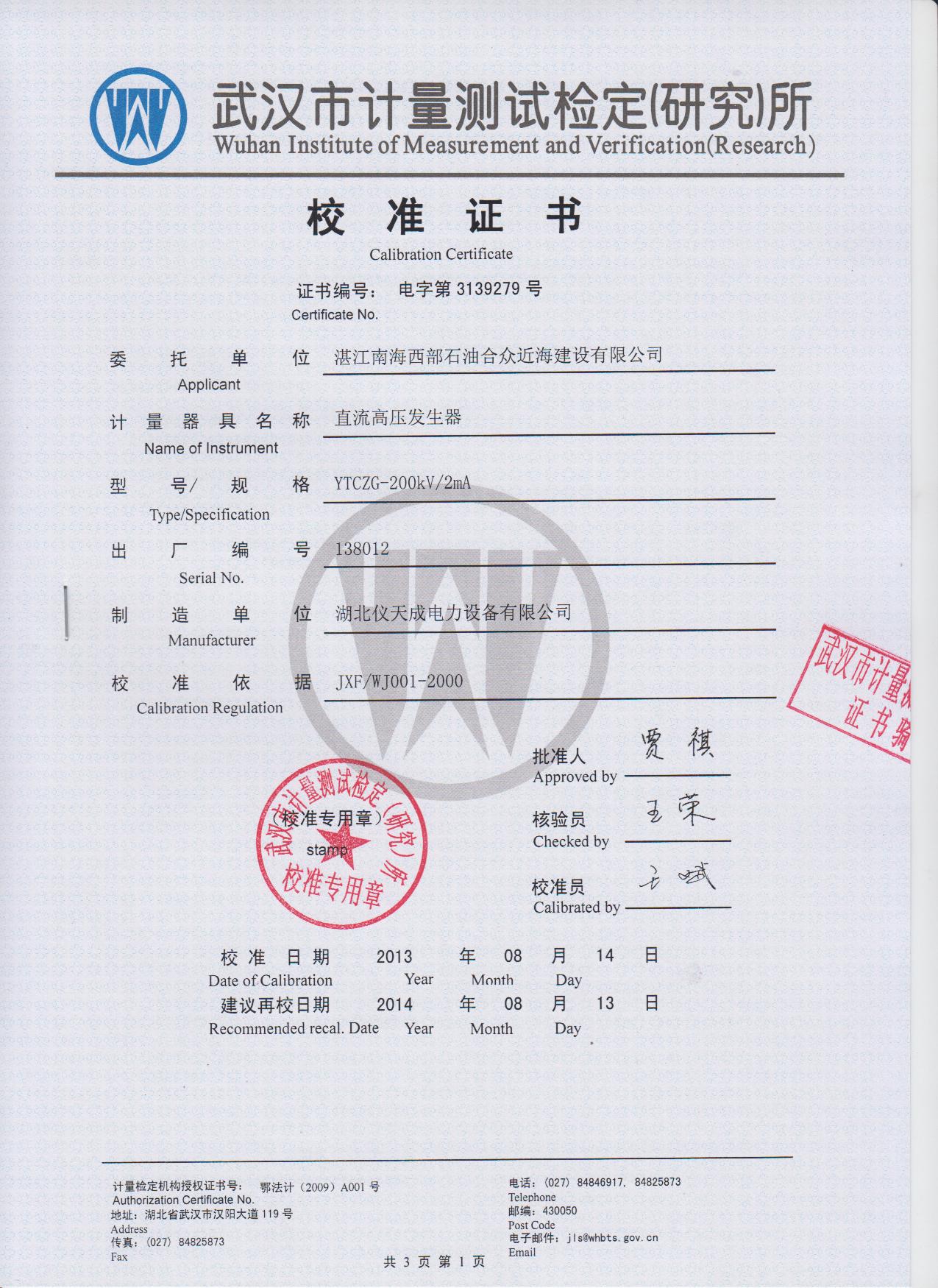

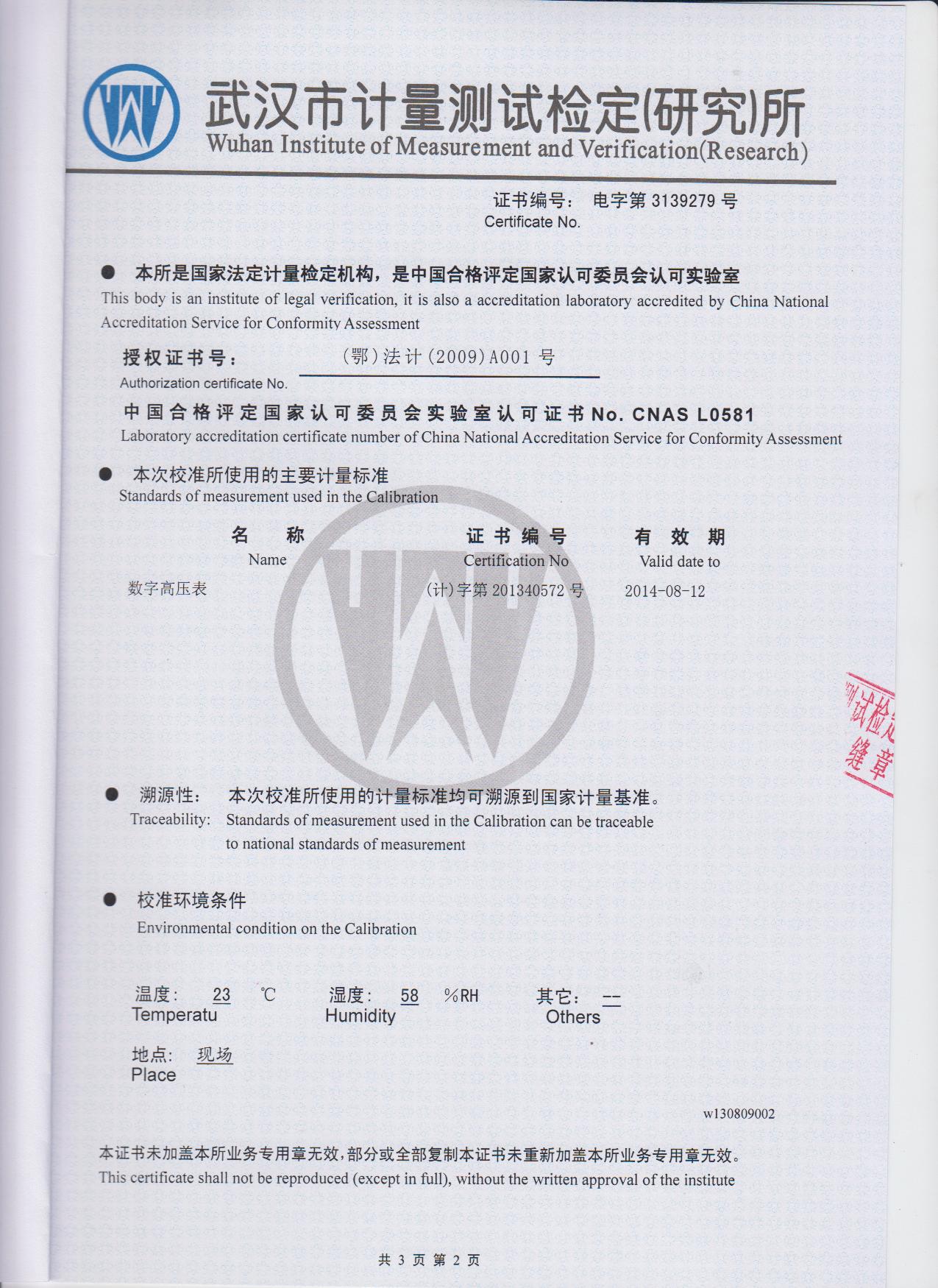

權威鑒定 AUTHORITY TO IDENTIFY

企業產品嚴格按照國際、國家標準及行業規程生產，通過國家、各省級、市級電力研究所、計量中心及電力權威部門的檢測，全面通過ISO9001國際質量管理體系認證。

操作視頻 OPERATING VIDEO

售后保障 AFTER-SALE PROTECTION

服務宗旨
快速，果斷，準確，周到，徹底，
服務質量贏得用戶的滿意。
Quality of service to
win customers satisfaction
售前承諾
1. 提供專業的技術咨詢服務，幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
2. 提供產品參數，樣本，質量保證書，企業簡介等資料。
3. 提供合理報價。一小時內為用戶提供規范的產品報價表。
售中承諾
1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
2. 自覺遵守合同法的規定，確保合同及技術協議順利履行。
3. 產品出廠前在測試中心進行各項性能的測試檢驗，向用戶提供產品的檢測數據試驗報告。
售后承諾
1. 我們將按照客戶的要求提供相關的技術培訓和技術資料。
2. 產品有質量問題，一個月免費免責包退包換，三年免費保修，終生維護，有合同約定的按合同約定。
3. 我們保證在15分鐘內進行電話指導，由您自行排除設備的簡單故障。
