熱繼電器測試儀是電力系統中很重要的一款電力檢測用設備，其主要是針對于對各種熱繼電器及電動機保護裝置進行整定、校驗工作，那么當我們在實際使用這款儀器進行相應校驗工作時，有哪些事項需要注意呢？下面就給大家說明一下。
熱繼電器的校驗過程事項說明如下：
1、.熱繼電器首次使用前和使用中應定期進行核驗、調整以保證其動作的準確性；
2、校驗前先清除熱繼電器上所有零部件上的灰塵、污垢、銹斑。相關緊固件應堅固到位無松動。用手按壓脫扣機構，脫扣動作應靈敏可靠；
3、連接好校驗電路，將調壓變壓器的輸出調到零位置，將熱繼電器置于手動復位狀態，并將整定值旋鈕置于額定值處，檢查無誤后，合上“電源開關”
4、按下“啟動”按鈕；
5、將調壓變壓器輸出電壓從零升高，使熱元件通過的電流升至額定值，1 h 內熱繼電器應不動作；若 1 h 內熱繼電器動作，則應將調節旋鈕向整定值的方向旋動；將電流升至 1.2倍額定電流，熱繼電器應在 20 min 內動作；若 20 min 內不動作，則應將調節旋鈕向整定電流小的方向旋轉；
6、將電流降至零，待熱繼電器冷卻并手動復位后，再調升電流至 1.5 倍額定值，熱繼電器應在 2 min內動作；
7、再將電流降至零，待熱繼電器冷卻并手動復位后，快速調升電流至 6 倍額定值，分?jǐn)?QS 再隨即合上，其動作時間應大于5s

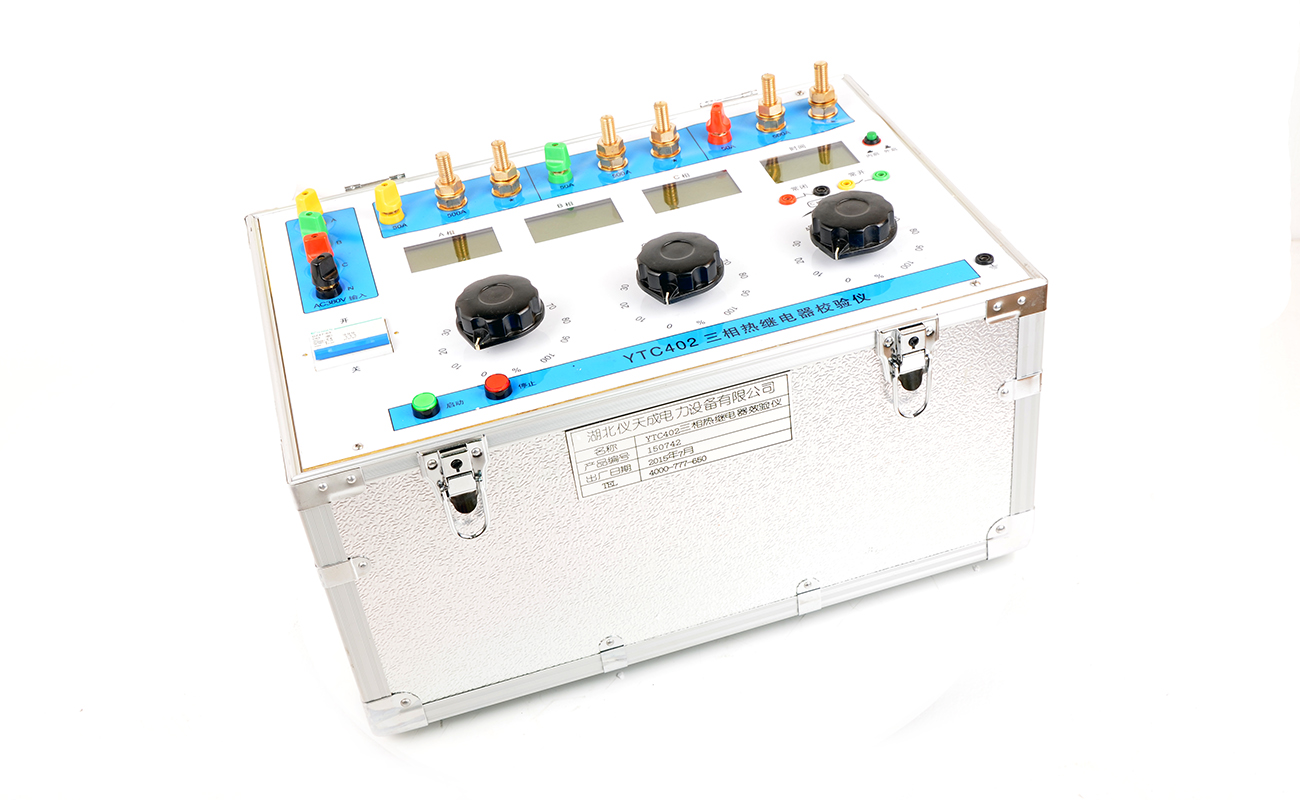

三相熱繼電器校驗儀功能全面，操作方便，輸出功率大，被廣泛用于電力系統、鐵路、石化、冶金和礦山等企業的電氣試驗現場，是我們電力繼電器檢測的好幫手。
