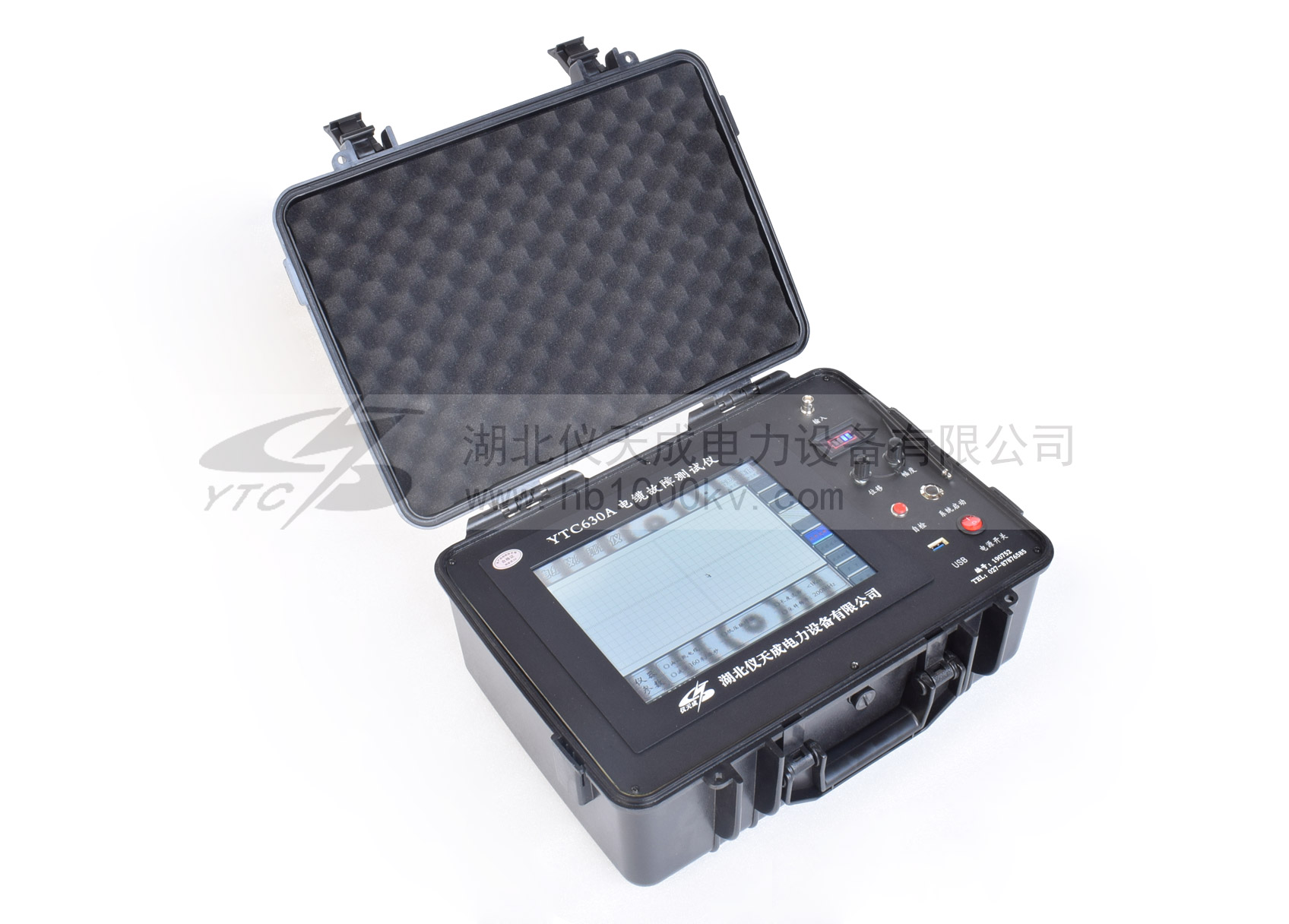

電纜故障測試儀在電力電纜故障查找中起到十分關鍵的作用。儀器為電力工作者的電纜故障查找提供了便利。電纜故障測試儀的功能非常強大，不僅可以查找電纜路徑、也可以尋測電纜埋設深度，更可以查找到各類型的電纜的故障點。儀器不僅可以查找電力電纜的故障點，而且對于鐵路、機場信號控制電纜、以及路燈電纜故障都能快速進行測試。那么電纜故障測試儀由哪些部分組成呢？        我們以YTC630A電纜故障測試儀為例，此款儀器由系統主機、故障定位儀以及電纜路徑這三部分組成。每一部分都起到重要的作用。系統主機主要是操作和顯示測試數據的界面，也是整個儀器的“大腦”，它具有光線示波器功能，較強的綜合能力，具有強大的數據處理和管理的功能。而電纜故障定位儀這部分有著強大的抗干擾能力，保證了測試數據的高精度標準測量。電纜路徑這部分主要是對于電纜的走向起到一個判斷的作用。根據需要測試的電纜參數，去操作電纜故障測試儀，根據不同的電纜故障特點，我們選擇測試電纜故障的方法也有所不同，選定測試方法后，我們點擊測試，很快我們電纜故障的測試數據波形就在系統主機屏幕上顯示出來。為電力工作者提供了便捷快速的測試功能，也大大提高電力工作者的工作效率。
       我們常見的電纜故障有：開路、短路、低阻故障和高阻閃絡、泄露故障等。電纜故障測試儀測試原理是根據雷達測距的原理，在測試端向電纜發射一個脈沖信號，特性阻抗不匹配的地方，就會產生反射波，儀器會將反射波和反射波形采集下來，顯示在屏幕上，用雙電子游標卡在波形的兩個特征拐點上。根據電波在該類型電纜中傳播速度，就可以測算出故障點到測試端的距離了。
