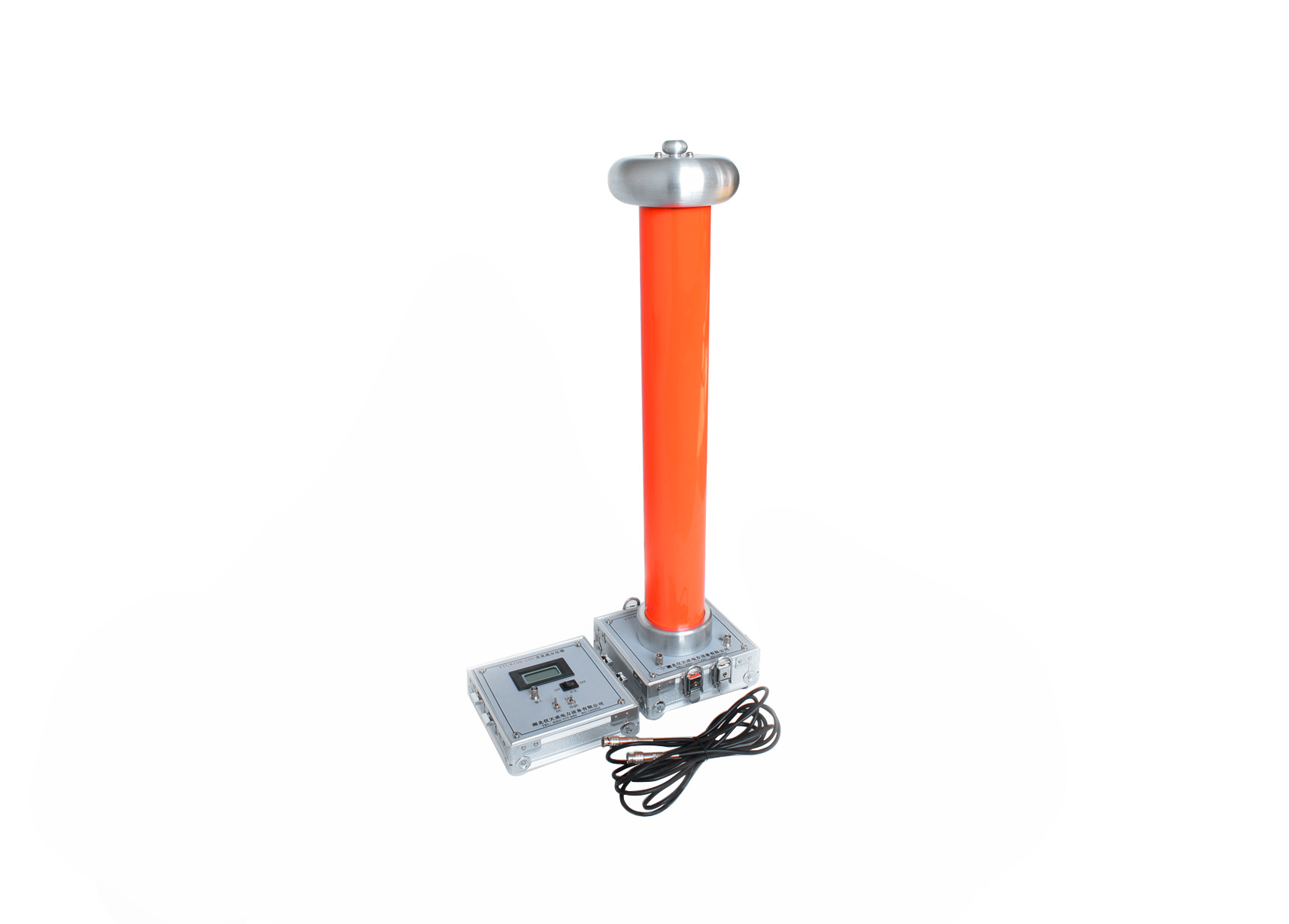

交直流分壓器用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓，是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓，雷電高壓，工頻高壓的測量。整個裝置具有測試準確、線性好、性能穩定、結構合理、易于攜帶、操作簡單、顯示直觀等特點，儀天成電力設備有限公司就YTC8106交直流分壓器的使用方法及注意事項做以下說明。
使用方法：
1．將交流分壓器接地端安全接地。
2．將高壓線接在均壓球上方，用接線螺旋栓將高壓線擰緊。
3．將儀表底座上的輸入端插入數字高壓表測量端,測量交流時將鈕子開關切換到“AC”檔。
4．所測電壓為小于20kV時選擇“LOW”檔，當超過20kV時請選擇“HIGH”檔，從而獲取更高精度的測試值。
5．打開“Power”開關，選擇合適檔位，此時數字高壓表上將顯示“0.00”或“00.0”,此時即可開始測量。
6．待測試完畢后，切斷高壓，等交流分壓器上讀數為“0.00” 或“00.0”時方才進入現場（交流試驗時，儀表會緩慢回零，但高壓電源已經沒有電了，故在這種情況下請注意交流和直流試驗的區別）。
7．在使用和保養中，均應注意分壓器表面的清潔，防止污穢。
注意事項：
1、使用中，50kV以下分壓器周圍2米內不得有雜物，（150kV-200kV分壓器為3米，300kV分壓器為4米）儀表與分壓器、人員應按照電力行業標準中數字高壓表的操作規程來確定距離，我公司建議至少保持在5-6米的安全操作距離。
堅持輕拿輕放原則，切不可碰撞，擠壓等。的檢測工作帶來極大的便利。
2、該交流分壓器應該放在干燥的空氣中，使用完畢后應將放回鋁合金機箱中，以免受潮。
3、當聽到有較明顯的放電聲音時，說明交流分壓器可能受潮了，應該有干燥吹風機至上而下吹1-2分鐘。
4、在完成交流試驗后，專用顯示表上不會立即歸零，而是緩慢下降，這是由于采用真有效值的測量方式，歸零時間一般在10-15分鐘,若不完全歸零,也不影響測量精度。因?yàn)榻涣鳑]有“正”或“負”極性，但在交流試驗時儀表顯示仍然有“-”號，這是TMS轉換芯片為了提高抗電磁干擾的能力而設計的負信號輸出，對測試精度沒有影響；同時在交流測量中，儀表在沒有歸零的情況下重復測量也是不會影響準確度的。
